2D・3D図面作成、図面復元2D&3D Drawing

猪井マシニングファクトリーでは、アイデアスケッチからの2D・3D図面作成、2Ｄ図面からの3Ｄ図面作成、劣化した古い紙図面から、2D・3D図面作成・復元を行っております。
あらゆる試作品や木型加工、機械設計などに必要なクオリティの高い製作図面をスピーティーに提供します。
また、大型プリンターにて紙図面出力も可能です。

2D CADとは？

2次元データの製図を行うCADです。手書きで行っていた製図をそのままコンピュータで支援する形式のもので、主に正面・平面・側面の構成からなる一般的な投影法である第三角法によって製図されます。

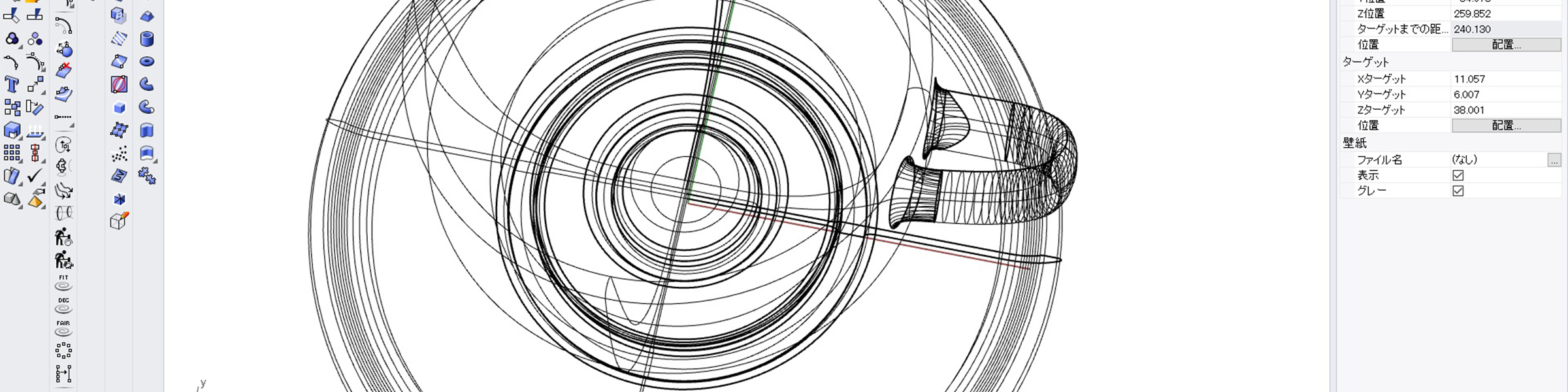

3D CADとは？

3次元データの製図を行うCADです。コンピュータの利点を最大限に活かし仮想空間に3つの軸を用いた立体を描くという、まさにデジタル時代ならではの設計手法といえます。
誰でも直感的に形状を把握できるだけでなく、近年増加する曲線を多く採り入れたデザインなど、従来の2次元図面では困難とされていた立体表現にも適したツールです。
さらに、より具体的なイメージとして捉えることで加工方法の検討時間が短縮できるほか、個別のパーツをアセンブリ化した際に出る不具合の早期発見、駆動パーツの動作検証などにも実力を発揮します。

手書き図面・2D図面からの3D図面作成

手書き図面、2D CADの図面から3D CAD図面を作成、データの変換を致します。
3D図面のデータ作成を行うことにより、形状の把握が容易になり、図面の専門知識がない方にも分かりやすくなっており、データの保管が容易となっております。

図面復元

手書き図面、古い図面、コピー図面を元に2Ｄ・3ＤＣＡＤデータを作成します。
また、古い図面や、紙の図面をCADやPDFにデータ化し、パソコンで管理することによって、保管と閲覧を容易にすることができます。

製作例

• 機械設計
• 既存CADデータの修正/編集など
• 組立図作成
• バラシ図面作成（部品図作成）
• 部品表入力
• プロパティ入力
• シミュレーション
